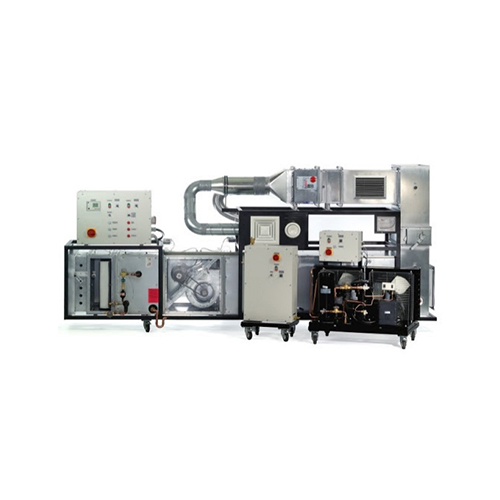

AFA002 Hệ thống điều hòa không khí và thông gió, thiết bị làm lạnh, thiết bị phòng thí nghiệm, thiết bị giảng dạy, thiết bị đào tạo nghề.Vận hành thủ công hoặc tự động bằng PLC; sử dụng các linh kiện thực tế
Đặc điểm
Hệ thống điều hòa không khí và thông gió hoàn chỉnh để vận hành trong phòng thí nghiệm
Tính ứng dụng thực tiễn cao do kích thước thực tế và sử dụng các linh kiện thương mại
Vận hành thủ công hoặc tự động bằng PLC Mục tiêu/thí nghiệm học tập
Các nguyên lý thực hành của công nghệ điều hòa không khí và thông gió
Thiết kế và bảo trì hệ thống điều hòa không khí và thông gió
Nguyên lý điều hòa không khí trong phòng (sơ đồ h-x)
Giải thích các thành phần: bộ lọc, máy sưởi không khí, máy làm mát không khí, máy tạo ẩm, dàn ngưng tụ, PLC, cánh gió, cửa thoát khí
Chức năng của các thiết bị an toàn
Đo đường cong áp suất và tổn thất áp suất
Ảnh hưởng của máy làm mát không khí, máy sưởi không khí và máy tạo ẩm đến trạng thái không khí ở cửa thoát khí
Nghiên cứu hành vi điều khiển của bộ điều khiển điều hòa không khí tự động,
Xác định các yếu tố giới hạn
Thông số kỹ thuật
[1] Hệ thống điều hòa không khí và thông gió thực tiễn với 2 thành phần hệ thống độc lập: thiết bị chính và máy làm lạnh nước
[2] Vận hành thủ công hoặc tự động thông qua PLC
[3] Thiết bị chính với ống dẫn khí, quạt thông gió, hệ thống điều hòa không khí
[4] Hệ thống điều hòa không khí với bộ làm mát không khí, máy sưởi không khí điện, hệ thống tạo ẩm
[5] Ống nối bộ làm mát không khí với máy làm lạnh nước
[6] Ống dẫn khí làm bằng tôn mạ kẽm nóng với cửa sổ quan sát và các kết nối đo áp suất để ghi lại đường cong áp suất
[7] Ống dẫn khí với bộ lọc, van nhiều lá, lỗ thông hơi trần, lưới bảo vệ, lưới thông gió, van chống cháy, van kiểm tra, khớp nối cách âm, đầu báo khói
[8] Môi chất lạnh R410A, GWP: 2088
