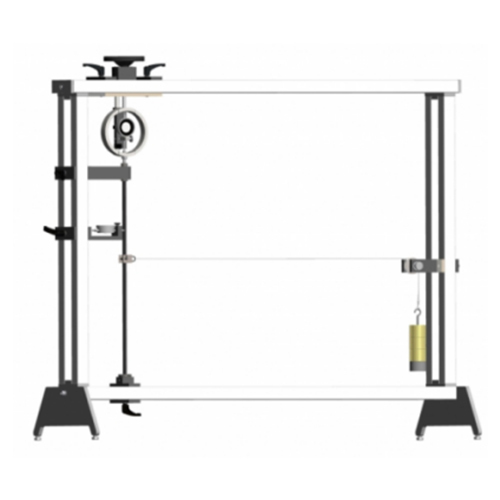

AFME028 Thiết bị huấn luyện cơ học uốn cong cột, thiết bị giảng dạy, thiết bị phục vụ mục đích giáo dục.I. Tổng quan
Thiết bị này được sử dụng để nghiên cứu hiện tượng uốn cong thanh giằng dưới tải trọng. Nó được sử dụng cùng với Khung kết cấu đa năng (được cung cấp riêng).
Thiết bị này dành cho khoa kỹ thuật cơ khí hoặc khoa kỹ thuật cơ khí trong trường đại học, dành cho các chuyên ngành Cơ học lý thuyết và ứng dụng, Cơ học kỹ thuật, Cơ học vật rắn và các khoa liên quan đến cơ khí khác.
Khung trên có một vít tải đẩy giá đỡ thanh giằng hình trụ trượt trong một ống lót. Khung dưới có một cảm biến lực và một giá đỡ thanh giằng hình trụ trong một ổ cắm.
Mỗi thanh giằng có các điều kiện đầu mút dạng lưỡi dao hoặc dạng gắn liền. Tải trọng được đọc bằng một đồng hồ đo. Một tải trọng ngang nhỏ được tác dụng bằng một ròng rọc và một giá treo quả cân. Một đồng hồ đo độ lệch ngang đo độ lệch ngang.
Sách hướng dẫn sử dụng cũng được bao gồm.
II. Thông số kỹ thuật
Cấu trúc: nhôm
Đáy có đế cao su điều chỉnh được để điều chỉnh chiều cao.
Tổng trọng lượng dưới 200kg.
Môi trường làm việc: -10℃~40℃, Độ ẩm <85%
III. Các thí nghiệm điển hình
Tải trọng uốn cong Euler
Mối quan hệ giữa chiều dài thanh chống và tải trọng sụp đổ
Mối quan hệ giữa các điều kiện cố định đầu khác nhau và tải trọng sụp đổ
Bản chất của độ võng và hình dạng võng với các điều kiện cố định đầu khác nhau
