Hệ thống Trạm thí nghiệm nhỏ gọn dùng cho Đo lường và Điều khiển quy trình – Thiết bị đào tạo và giảng dạy về Điều khiển quy trình

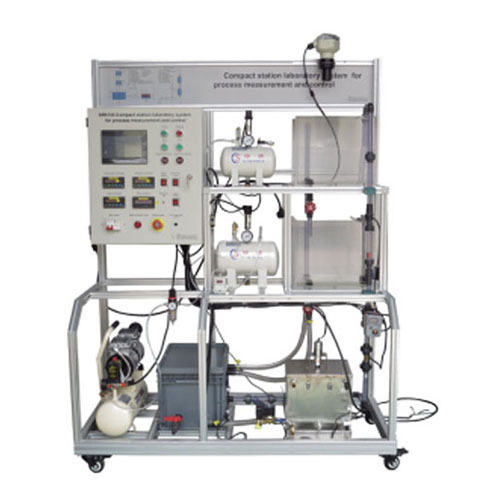

AFM016P Hệ thống Trạm thí nghiệm nhỏ gọn dùng cho Đo lường và Điều khiển quy trình – Thiết bị đào tạo và giảng dạy về Điều khiển quy trình
Thiết bị giáo dục và đào tạo về điều khiển áp suất, lưu lượng, thể tích và nhiệt độ trong các hệ thống đo lường và điều khiển quy trình. Bao gồm:
Các thành phần chính: 2 bình chứa khí, bình chịu áp lực, hệ thống đường ống dạng cắm nối, khung đỡ, bình chứa khí cấp.
Kích thước: 1350 x 600 x 1800 mm
Cảm biến:
4 cảm biến điện dung
Cảm biến siêu âm
Các cảm biến lưu lượng
Cảm biến áp suất
Cảm biến nhiệt độ
Đồng hồ đo áp suất
Cơ cấu chấp hành:
Lưu lượng 3,4 l/phút tại áp suất bơm tối đa 1,2 bar
Hệ thống gia nhiệt điện công suất khoảng 1000 W:
Kênh cấp nguồn tích hợp biến áp và bộ điều khiển
Bộ nguồn tích hợp sẵn
Bộ điều khiển động cơ với khả năng điều khiển kỹ thuật số và tương tự (analog)

Thông số kỹ thuật
Cấu trúc tổng thể bằng thanh nhôm định hình mang lại một hệ thống thiết kế dạng module, hoàn toàn linh hoạt và mở, giúp người học nắm bắt các nguyên lý cơ bản của tự động hóa quy trình thông qua thực hành thí nghiệm. Các linh kiện phụ trợ được lắp đặt sẵn trên bảng điều khiển. Module cơ sở cung cấp một khung sườn vững chắc, tạo điều kiện cho việc lắp đặt nhanh chóng và an toàn, đáp ứng yêu cầu của đa dạng các bài thí nghiệm. Module này bao gồm bồn chứa nước và máy bơm, tủ phân phối điện, các khối kết nối và bảo trì, cùng bộ điều áp cho nguồn khí nén ngoại vi.
Việc kết nối các cáp đo lường và điều khiển, các đường ống công nghệ, cũng như kết nối nguồn điện, là những yếu tố trọng tâm trong chương trình thực hành. Bên cạnh nội dung thuần túy về công nghệ hệ thống, mục tiêu giáo dục cốt lõi của thiết bị này còn nằm ở việc rèn luyện kỹ năng lập kế hoạch, điều chỉnh, kiểm thử, gỡ lỗi và tối ưu hóa quy trình ngay từ giai đoạn chuẩn bị.
Hệ thống cho phép thực hiện việc điều khiển bốn biến số quy trình cơ bản bao gồm nhiệt độ, mức chất lỏng, áp suất và lưu lượng; đồng thời hỗ trợ các bài thí nghiệm điều khiển quy trình tổng hợp với nhiều biến số phức hợp, cụ thể bao gồm:
1. Vận hành cơ bản thiết bị thí nghiệm và hiệu chỉnh dụng cụ đo.
2. Thí nghiệm sử dụng và kiểm tra hiệu năng của bộ chuyển đổi áp suất.
2. Thí nghiệm điều khiển áp suất và điều khiển tầng (Cascade control).
3. Thí nghiệm khảo sát đặc tính đối tượng điều khiển: bồn nước tự cân bằng đơn dung tích.
4. Thí nghiệm khảo sát đặc tính đối tượng điều khiển: bồn nước tự cân bằng kép (hai dung tích).
5. Thí nghiệm điều khiển nhiệt độ (với hai chế độ: điều khiển bằng thiết bị thông minh và điều khiển bằng PLC).
6. Thí nghiệm điều khiển nhiệt độ liên tục (với ba chế độ: điều khiển bằng thiết bị thông minh, điều khiển bằng PLC và điều khiển PID tương tự).
7. Thí nghiệm điều khiển bằng thiết bị thông minh.
9. Thí nghiệm điều khiển mức chất lỏng cho bồn nước kép (với ba chế độ: điều khiển bằng thiết bị thông minh, điều khiển bằng PLC và điều khiển PID tương tự).
12. Nghiên cứu chất lượng của hệ thống điều khiển vòng đơn.
13. Thí nghiệm kết nối hệ thống điều khiển tầng (Cascade control).
15. Hệ thống điều khiển bằng máy tính.
16. Hệ thống điều khiển bằng PLC.
