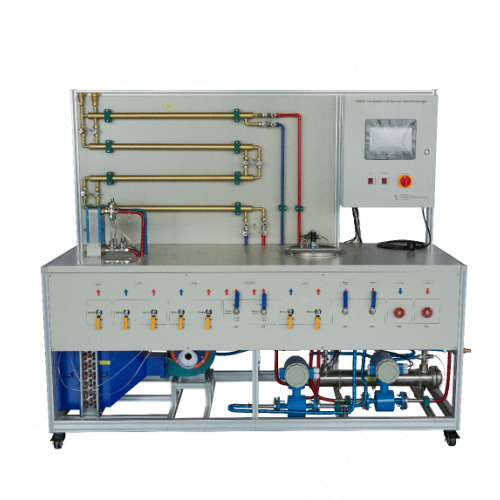

AFT121 So sánh nhiều loại bộ trao đổi nhiệt Hệ thống đào tạo Thiết bị giảng dạy kỹ thuật Thiết bị trình diễn Thiết bị phòng thí nghiệm nhiệt
Hệ thống cần đáp ứng các mục tiêu đào tạo sau:
Nghiên cứu các quá trình truyền nhiệt như truyền nhiệt và dẫn nhiệt
Điều tra hệ số truyền nhiệt
Trực quan hóa đường cong nhiệt độ cho các bộ trao đổi nhiệt khác nhau như dòng song song, dòng ngược, dòng song song chéo và dòng ngược chéo
Tiến hành so sánh giữa các bộ trao đổi nhiệt khác nhau như bộ trao đổi nhiệt dạng tấm, bộ trao đổi nhiệt dạng ống, bộ trao đổi nhiệt dạng ống lồng, bộ trao đổi nhiệt dạng ống có cánh và bể khuấy có lớp vỏ kép và ống xoắn
Thông số kỹ thuật tối thiểu cần thiết (tương đương hoặc tốt hơn):
Bộ trao đổi nhiệt dạng tấm nước-nước với số tấm: 10, diện tích truyền nhiệt: khoảng 0,25m2 và công suất: 15kW
Bộ trao đổi nhiệt dạng ống nước-nước với diện tích truyền nhiệt: 0,1m2
Bộ trao đổi nhiệt dạng ống lồng nước-nước với công suất: 13kW
Bộ trao đổi nhiệt dạng ống có cánh nước-không khí với diện tích truyền nhiệt: khoảng 2,7m2, lưu lượng quạt: 770m3/h và chênh lệch áp suất quạt: 425Pa
Bể khuấy nước-nước có lớp vỏ kép và ống xoắn
─Diện tích truyền nhiệt lớp vỏ kép: 0,15m2
─Diện tích truyền nhiệt ống xoắn: 0,16m2

Ống dẫn khí
Quạt
Phụ kiện điều chỉnh được
Tủ điện có màn hình hiển thị kỹ thuật số cho nhiệt độ, chênh lệch áp suất và lưu lượng
Nên bao gồm các van để điều chỉnh lưu lượng và thiết lập dòng chảy: song song hoặc ngược chiều
Bao gồm đồng hồ đo lưu lượng điện từ cho nước nóng và nước lạnh
Cảm biến chênh lệch áp suất nước di động: 0 đến 1000mbar
Cảm biến chênh lệch áp suất không khí cố định: 0 đến 10mbar
Phạm vi đo lưu lượng: 2x 0 đến 3m3/h
Phạm vi đo nhiệt độ: 10x 0 đến 100°C
Bộ tạo nước nóng có màn hình hiển thị kỹ thuật số
─Bơm với lưu lượng: 2,3m3/h và cột áp: 45m
─2x Bộ gia nhiệt: 3kW
─Bồn chứa: 70L với hai kính quan sát để theo dõi mực nước
─Đồng hồ đo lưu lượng với phạm vi đo lưu lượng: 100 đến 1000L/h
─Phạm vi đo nhiệt độ: 80°C
• Máy làm lạnh nước với màn hình hiển thị kỹ thuật số
• Công suất làm lạnh: 3kW
• Bơm với lưu lượng: 0.5m3/h và cột áp: 3bar
• Bồn chứa: 33L
• Lưu lượng kế với phạm vi đo: 50 đến 640L/h
Đặt trên xe đẩy cứng cáp có bốn bánh xe
Bộ thu thập dữ liệu với phần mềm
Giao diện USB
PC Core i7, DVD+/-RW, RAM 8GB, ổ cứng 1TB, chuột quang, bàn phím đa phương tiện, màn hình LED (21")
