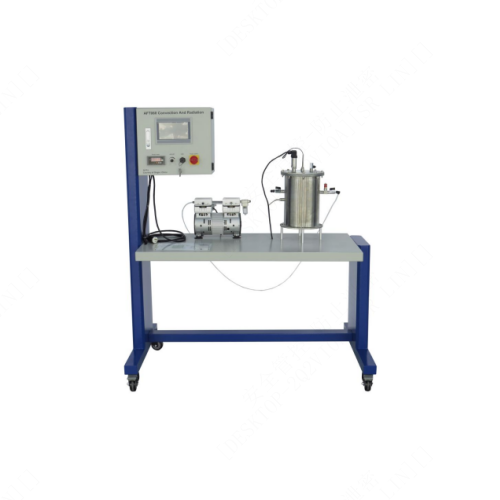

AFT060 Thiết bị trình diễn phục vụ đào tạo về đối lưu và bức xạ, thiết bị phòng thí nghiệm nhiệt.I. Tổng quan sản phẩm
1.1 Tổng quan
Trong trường hợp truyền nhiệt thực tế giữa hai vật thể, truyền nhiệt thường xảy ra đồng thời thông qua các phương thức truyền nhiệt phụ thuộc vật chất, chẳng hạn như đối lưu hoặc dẫn nhiệt, và các phương thức truyền nhiệt không phụ thuộc vật chất, chẳng hạn như bức xạ. Việc xác định từng nguồn nhiệt riêng lẻ trong một loại truyền nhiệt cụ thể là rất khó.
Thông qua thiết bị mô phỏng, các nguồn nhiệt riêng lẻ này có thể được phân loại vào các loại truyền nhiệt. Thành phần cốt lõi là một xi lanh kim loại bên trong một bình chịu áp suất. Ở giữa có một bộ phận gia nhiệt được điều khiển nhiệt độ. Các cảm biến ghi lại nhiệt độ thành xi lanh, nhiệt độ bộ gia nhiệt và công suất bộ gia nhiệt.
Xi lanh kim loại này được sử dụng để nghiên cứu sự truyền nhiệt giữa bộ phận gia nhiệt và thành bình. Bình chịu áp suất có thể ở trạng thái chân không hoặc dư áp suất. Trong chân không, truyền nhiệt chủ yếu xảy ra bằng bức xạ. Nếu bình chứa được nạp khí và chịu áp suất quá mức, sẽ có thêm sự truyền nhiệt bằng đối lưu. Có thể so sánh sự truyền nhiệt trong các loại khí khác nhau.
Ngoài không khí, heli hoặc carbon dioxide cũng thích hợp để thử nghiệm. Bơm quay có thể tạo ra chân không lên đến khoảng 0,02 mbar. Áp suất không khí tạo ra áp suất dư lên đến khoảng 1 bar. Việc đo áp suất có thể được thực hiện bằng cách sử dụng hai bộ chuyển đổi áp suất với phạm vi đo phù hợp.
Các giá trị đo được hiển thị trên màn hình kỹ thuật số và có thể được truyền đồng thời trực tiếp đến máy tính thông qua kết nối USB.
1.2 Đặc điểm
(1) Bệ huấn luyện được làm hoàn toàn bằng thép carbon, bề mặt được phun xử lý chống ăn mòn. Phần thí nghiệm được làm bằng thép không gỉ, giúp kéo dài đáng kể tuổi thọ của thiết bị.
(2) Phần đáy được trang bị bánh xe đa năng để dễ dàng di chuyển.
II. Thông số hiệu suất
(1) Nguồn điện đầu vào: hệ thống ba dây một pha 220V±10% 50Hz
(2) Kích thước xấp xỉ: 1340mm*800mm*1500mm
(3) Trọng lượng máy: <100kg
(4) Công suất gia nhiệt: 25W
(5) Điều kiện làm việc: nhiệt độ phòng
III. Danh sách thí nghiệm
Thí nghiệm 1 Giới thiệu về vật đen
Thí nghiệm 2 Thí nghiệm cài đặt van an toàn
Thí nghiệm 3 Thí nghiệm chân không
Thí nghiệm 4 Thí nghiệm áp suất dương
Thí nghiệm 5 Xác định hệ số bức xạ
Thí nghiệm 6 Đánh giá thí nghiệm
Thí nghiệm 7 Tính toán hệ số truyền nhiệt
Thí nghiệm 8 Thí nghiệm sử dụng phần mềm
