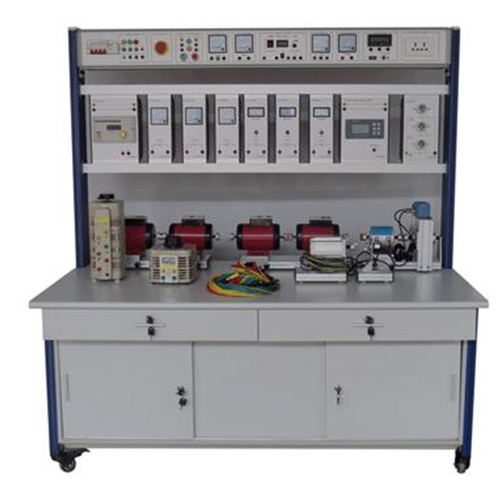

AF162E Bàn thực hành máy phát điện một chiều, thiết bị phòng thí nghiệm điện, thiết bị giảng dạy, thiết bị đào tạo nghề.1. Sản phẩm
1.1 Tổng quan
Thiết bị huấn luyện này bao gồm nhiều loại động cơ DC và các linh kiện điều khiển công nghiệp, thông qua các thí nghiệm liên quan, người học có thể làm quen với các đặc điểm hoạt động của động cơ DC và phương pháp sử dụng các linh kiện điều khiển công nghiệp khác nhau, nắm vững nguyên lý điều khiển và chế độ điều khiển, kiến thức và kỹ năng tương ứng, phù hợp với các trường cao đẳng nghề, trường trung cấp nghề và các trường dạy nghề liên quan đến giảng dạy chuyên ngành và kiểm tra đào tạo kỹ năng.
1.2 Đặc điểm
(1) Nền tảng huấn luyện thực hành sử dụng kết cấu khung cột bằng nhôm định hình, đơn giản và trang nhã. Phần đáy được trang bị bánh xe đa năng, có thể di chuyển linh hoạt và điều chỉnh độc lập theo điều kiện mặt đất. Dụng cụ đo và nguồn điện huấn luyện thực tế được lắp đặt dạng hộp gắn tích hợp, dễ sử dụng, không dễ bị hư hỏng.
(2) Nhiều loại động cơ DC được cấu hình đầy đủ và có thể được sử dụng kết hợp.
(3) Sự kết hợp giữa phần mềm và phần cứng có thể thực hiện nhiều nội dung huấn luyện thực hành khác nhau. (4) Nền tảng đào tạo có hệ thống bảo vệ an toàn tốt
2 Thông số kỹ thuật
(1) Nguồn điện đầu vào: Hệ thống ba pha năm dây 380V ± 10% 60Hz.
(2) Kích thước bên ngoài: 1600mm * 800mm * 1800mm.
(3) Công suất máy: < 2KVA.
(4) Trọng lượng: < 290kg.
(5) Điều kiện làm việc: Nhiệt độ -10℃ ~ +40℃, độ ẩm tương đối < 85% (25℃)
3. Sản phẩm bao gồm
3.1 Bàn thực hành
Bàn thực hành được đỡ bằng cột nhôm định hình, phần đế được trang bị bánh xe đa năng, có thể di chuyển linh hoạt và điều chỉnh độc lập theo điều kiện mặt đất. Mặt bàn sử dụng ván ép mật độ cao dày 25mm, bề mặt được xử lý bằng tấm chống cháy chịu nhiệt độ và áp suất cao, cấu trúc chắc chắn, tổng thể đơn giản và trang nhã.
3.2 Các mô-đun được trang bị
(1) Mô-đun ổn định điện áp một pha.
(2) Mô-đun ổn định điện áp tự động ba pha.
(3) Mô-đun truyền tín hiệu tốc độ momen xoắn, mô-đun phanh bột từ.
(4) Mô-đun bộ mã hóa quay
(5) Hộp treo bộ điều khiển phanh (mô-đun-1) 1 cái
(6) Hộp treo bàn hiển thị thông minh (mô-đun-2) 1 cái
(7) Hộp treo vôn kế DC (mô-đun-4-1, mô-đun-4-2, mô-đun-4-3) 1 cái cho mỗi loại
(8) Hộp treo ampe kế DC (mô-đun-5-1, mô-đun-5-2, mô-đun-5-3) 1 cái cho mỗi loại
(9) Hộp treo tải đèn (mô-đun-6) 1 cái
(10) Mô-đun động cơ
(11) Phần mềm tiếng Anh để đào tạo về động cơ hoặc máy phát điện
