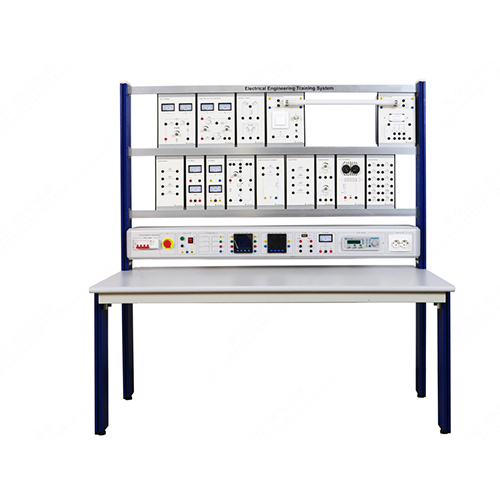

AF301E Hệ thống đào tạo kỹ thuật điện, thiết bị phòng thí nghiệm điện, thiết bị giảng dạy, thiết bị đào tạo nghề.I. Tổng quan về sản phẩm
1.1 Tổng quan
Với khả năng mở rộng tốt, thiết bị huấn luyện này cũng có thể được mở rộng cho các nội dung đào tạo khác. Sơ đồ mạch và ký hiệu được vẽ trên mặt trước của hộp treo. Mạch thí nghiệm được thiết kế theo chế độ mạch đơn vị. Mỗi mạch đơn vị dựa trên mạch cơ bản. Sinh viên có thể thực hành nhiều nội dung đào tạo khác nhau trên thiết bị này.
1.2 Tính năng
1. Sản phẩm này áp dụng thiết kế tiên tiến, bảng điều khiển thí nghiệm có thể được thay thế dễ dàng, và sinh viên có thể thay thế theo các yêu cầu đào tạo khác nhau.
2. Thiết bị thí nghiệm có đặc điểm độ chính xác cao. Nguồn điện và các thiết bị được sử dụng trong sản phẩm này được trang bị hệ thống bảo vệ an toàn cá nhân đáng tin cậy.
II. Thông số hiệu suất
2.1 Thông số kỹ thuật
Thông số nguồn điện: ba pha AC 220V/±10%
2.2 Kích thước và trọng lượng
Kích thước: 1650mm x 1000mm x 950mm
Trọng lượng: <140kg
III. Danh sách linh kiện và giới thiệu chi tiết
3.1 Phần chính
Số thứ tự Tên
1 Phần mô-đun
2 Hộp nguồn
3 Mặt bàn
3.2 Các bộ phận điện
Số thứ tự Tên
1 Bộ ngắt mạch 4P
2 Nút dừng khẩn cấp
3 Bộ phận điều khiển đầu ra
4 Máy biến áp
5 Đồng hồ đo đa chức năng ba pha
6 Đồng hồ đo đa chức năng một pha
7 Đầu ra DC (có thể mắc nối tiếp)
8 Ampe kế DC
9 Máy phát tín hiệu
10 Ổ cắm
3.3 Các bộ phận mô-đun sản phẩm
Số thứ tự Tên
1 Mô-đun định luật Ohm
2 Mô-đun điện trở phân dòng/phân áp
3 Mô-đun điện trở sao-tam giác
4 Mô-đun khởi động
5 Đèn huỳnh quang
6 Mô-đun chấn lưu
7 Mô-đun cuộn cảm
8 Mô-đun điện áp/dòng điện DC
9 Mô-đun điện áp/dòng điện AC
10 Mô-đun định luật Kirchhoff
11 Mô-đun RLC song song
12 Mô-đun tụ điện
13 Mô-đun biến trở
14 Mô-đun quy tắc bàn tay phải
15 Mô-đun điện trở
3.4 Phụ kiện
Số thứ tự Tên
1 Máy đo điện trở cách điện megohm 1000V
2 Đồng hồ vạn năng kỹ thuật số UA9205
3 Cáp điện 4mm 1m hai đầu màu vàng
4 Cáp điện 4mm 1m hai đầu màu xanh lá cây
5 Cáp điện 4mm 1m hai đầu màu đỏ
6 Cáp điện 4mm 1m hai đầu màu xanh dương
7 Cáp điện 4mm 1m hai đầu màu đen
8 Cầu chì 5A 5*20
9 Cầu chì 1A 5*20
10 Cầu chì 0.1A 5*20
11 Cầu chì 0.3A 5*20
IV. Danh sách cấu hình sản phẩm
STT Tên Số lượng
1 Mô-đun định luật Ohm 1
2 Mô-đun điện trở phân dòng/chia áp 1
3 Mô-đun điện trở nối sao-tam giác 1
4 Mô-đun khởi động 1
5 Bóng đèn 1
6 Mô-đun chấn lưu 1
7 Mô-đun cuộn cảm 1
8 Mô-đun điện áp/dòng điện một chiều 1
9 Mô-đun điện áp/dòng điện xoay chiều 1
10 Mô-đun định luật Kirchhoff 1
11 Mô-đun RLC song song 1
12 Mô-đun tụ điện 1
13 Mô-đun biến trở 1
14 Mô-đun quy tắc bàn tay phải 1
15 Mô-đun điện trở 1
16 Máy đo điện trở cách điện megohm kế 1000V 1
17 Đồng hồ vạn năng kỹ thuật số UA9205 1
18 Dây điện 4mm 1 mét hai đầu màu vàng 5
19 Dây điện 4mm 1 mét hai đầu màu xanh lá cây 5
20 Dây điện 4mm 1 mét hai đầu màu đỏ 8
21 Dây điện 4mm 1 mét hai đầu màu xanh dương 5
22 Dây điện 4mm 1 mét hai đầu màu đen 8
23 Cầu chì 5A 5*20 5
24 Cầu chì 1A 5*20 5
25 Cầu chì 0.1A 5*20 5
26 Cầu chì 0.3A 5*20 5
V. Danh sách thí nghiệm
Thí nghiệm 1 Thí nghiệm kiểm chứng định luật Ohm
Thí nghiệm 2 Thí nghiệm kiểm tra phân dòng/chia áp
Thí nghiệm 3 Thí nghiệm kiểm chứng định luật Kirchhoff
Thí nghiệm 4 Thí nghiệm kiểm chứng định luật bàn tay phải
Thí nghiệm 5 Thí nghiệm hoạt động chiếu sáng
