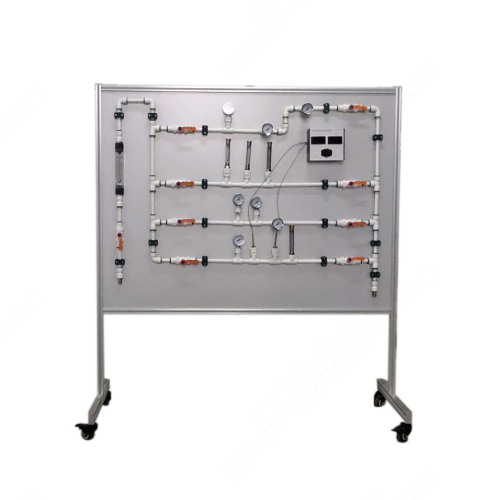

AFT055 Tổn thất công nghệ lắp đặt trong các loại đường ống khác nhau Thiết bị đào tạo thực hành Thiết bị phòng thí nghiệm nhiệt1. Mô tả
Tổn thất áp suất trong ống
Các vật liệu và đường kính khác nhau
Khi dòng chảy đi qua ống, tổn thất áp suất xảy ra do ma sát giữa thành ống và nước.
Tổn thất áp suất phụ thuộc trực tiếp vào độ nhám bề mặt của thành trong ống, và do đó phụ thuộc vào vật liệu được sử dụng.
Ngoài ra, tổn thất áp suất còn bị ảnh hưởng bởi vận tốc dòng chảy và diện tích mặt cắt ngang mà dòng chảy đi qua.
2. Mục tiêu học tập/Thí nghiệm
Nghiên cứu tổn thất áp suất khi dòng chảy qua ống
Đo chênh lệch áp suất trên các mặt cắt ống khác nhau
Ảnh hưởng của các đường kính ống khác nhau
Ảnh hưởng của các vật liệu và độ nhám bề mặt khác nhau
Ảnh hưởng của vận tốc dòng chảy
So sánh giữa thí nghiệm và lý thuyết
3 Thông số kỹ thuật
[1] Nghiên cứu tổn thất áp suất do ma sát trong dòng chảy qua đường ống
[2] Các bộ phận ống là các thành phần tiêu chuẩn thương mại trong kỹ thuật sưởi ấm và vệ sinh
[3] Bảng trong suốt được gắn trên khung chắc chắn, có thể di chuyển
[4] Bốn phần đo với mặt cắt ngang và vật liệu ống khác nhau
[5] Các phần ống có thể được chọn thông qua van bi
[6] Kết nối nước được thực hiện bằng khớp nối nhanh ở đầu vào và đầu ra
[7] Lưu lượng có thể được điều chỉnh thông qua van
[8] Đo lưu lượng bằng lưu lượng kế kiểu rotameter
[9] Đo áp suất chênh lệch thông qua đồng hồ đo áp suất chênh lệch có màn hình hiển thị
