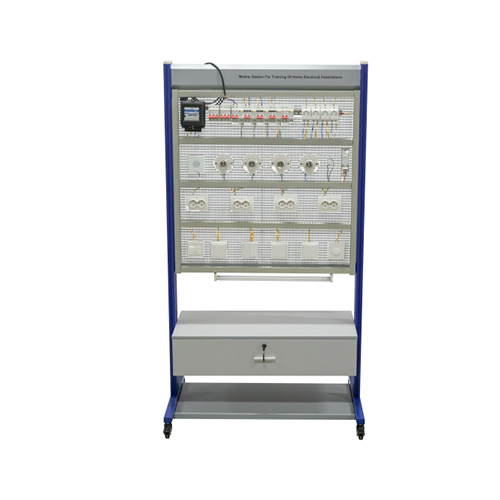

AF276E Trạm di động dùng để đào tạo lắp đặt điện dân dụng, thiết bị phòng thí nghiệm điện, thiết bị giảng dạy, thiết bị giáo dục.1. Giới thiệu thiết bị
1.1 Tổng quan
Thiết bị tích hợp nhiều chức năng, bao gồm đo năng lượng, điều khiển mạch và vận hành thực nghiệm, được thiết kế để giúp người dùng nắm vững các kỹ năng và kiến thức cơ bản về lắp đặt điện dân dụng.
1.2 Tính năng
Tính năng chính:
Tính đa năng: Thiết bị này có nhiều chức năng như đo năng lượng điện, điều khiển mạch và vận hành thực nghiệm, đáp ứng nhu cầu đào tạo của nhiều người dùng khác nhau.
Tính thực tiễn: Thiết bị sử dụng các linh kiện điện thực tế, chẳng hạn như đồng hồ đo năng lượng cơ khí một pha, mô-đun cầu dao, mô-đun ổ cắm, v.v., cho phép người dùng thực hành vận hành trong môi trường thực tế.
Tính linh hoạt: Thiết bị hỗ trợ vận hành nhiều loại công tắc và bộ điều chỉnh độ sáng. Người dùng có thể điều khiển độ sáng và trạng thái bật/tắt đèn thông qua công tắc điều khiển đơn, công tắc điều khiển kép và công tắc điều chỉnh độ sáng.
An toàn: Thiết bị được trang bị cầu dao chống rò rỉ và mô-đun cầu dao, có thể bảo vệ hiệu quả an toàn mạch điện và ngăn ngừa quá tải, ngắn mạch và các sự cố khác.
Dễ vận hành: Thiết bị dễ vận hành. Người dùng có thể điều khiển âm thanh của còi chuông cửa thông qua công tắc chuông cửa để kiểm tra và gỡ lỗi chức năng chuông cửa.
2. Thông số kỹ thuật
Nguồn điện đầu vào: AC 220V 50Hz
Trọng lượng: khoảng 150kg
Điều kiện làm việc: Nhiệt độ -10℃～+40℃, độ ẩm tương đối <85% (25℃)
Kích thước: 950mm * 420mm * 1600mm
3. Danh sách linh kiện và giới thiệu chi tiết
3.1 Các bộ phận chính
STT Tên
1 Đồng hồ đo điện năng cơ một pha
2 Mô-đun cầu dao
3 Mô-đun ổ cắm kiểu Châu Âu
4 Mô-đun chuông cửa
5 Mô-đun đèn
3.2 Danh sách cấu hình thiết bị
STT Tên Số lượng
Linh kiện 1 Công tắc điều khiển đơn 3
Linh kiện 2 Công tắc điều khiển kép mở đôi 1
Linh kiện 3 Công tắc điều chỉnh độ sáng 1
Linh kiện 4 Cầu dao chống rò rỉ 3P 2
Linh kiện 5 Cầu dao 2P 25A 2
Linh kiện 6 Cầu dao 2P 20A 3
Linh kiện 7 Công tắc chuông cửa 1
Linh kiện 8 Còi chuông cửa 1
Linh kiện 9 Mô-đun đèn sợi đốt 4
Linh kiện 10 Ổ cắm kiểu Châu Âu lắp đặt âm tường đôi 4
Linh kiện 11 Ổ cắm kiểu Châu Âu dạng thanh ray 4
Linh kiện 12 Đồng hồ đo điện năng cơ một pha 1
Linh kiện 13 Đèn tiết kiệm năng lượng 1
4. Danh sách thí nghiệm
Thí nghiệm 1 Thí nghiệm đo điện năng
Thí nghiệm 2 Thí nghiệm điều khiển mạch điện
Thí nghiệm 3 Thí nghiệm điều khiển đèn sợi đốt 4. Thí nghiệm hệ thống chuông cửa
