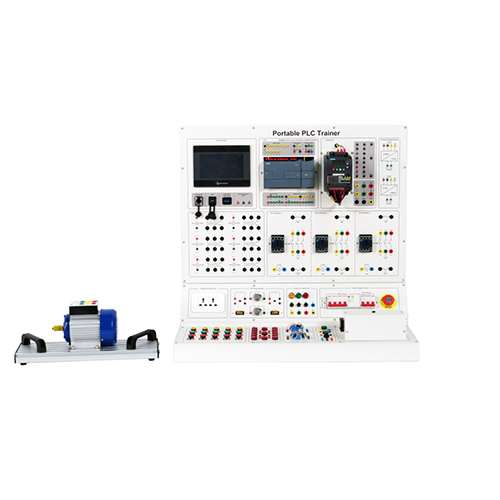

AF297E Thiết bị huấn luyện PLC di động, thiết bị phòng thí nghiệm điện, thiết bị giảng dạy, thiết bị đào tạo nghề.1. Giới thiệu sản phẩm
1.1 Mô tả sản phẩm
Sản phẩm bao gồm màn hình cảm ứng, mô-đun PLC, bộ biến tần, rơle trung gian, công tắc tơ AC, bộ truyền tín hiệu nhiệt độ, động cơ, v.v. Nó có thể mô phỏng quá trình hoạt động của hệ thống PLC, giúp sinh viên có được sự hiểu biết sơ bộ và trực quan về điều khiển PLC và biến tần, đồng thời rèn luyện kiến thức và kỹ năng tương ứng cho sinh viên. Sản phẩm phù hợp cho việc giảng dạy và đánh giá kỹ năng thực hành các chuyên ngành liên quan tại các trường cao đẳng nghề, trường trung cấp nghề và trường kỹ thuật.
1.2 Tính năng sản phẩm
1. Thiết bị sử dụng cấu trúc khung kim loại tấm, các thiết bị đo lường và mô-đun tải được lắp đặt trên khung kim loại tấm. Nguồn điện đào tạo được tích hợp sẵn. Mỗi đơn vị linh hoạt, dễ sử dụng và không dễ bị hư hỏng.
2. Các mạch và thiết bị thí nghiệm đầy đủ và có thể được sử dụng kết hợp để hoàn thành nội dung đào tạo của nhiều khóa học khác nhau.
3. Thiết bị có hệ thống bảo vệ an toàn tốt.
2. Thông số kỹ thuật
2.1 Thông số kỹ thuật
Nguồn điện thiết bị: AC 110V
Siemens: 6ES7, 215-1HG40-0XB0, CPU 1215C DC/DC/RLY
Siemens: 6ES7, 223-1PH32-0XB0, SM1223DI 8×24VDC, DQ 8×RLY
Bộ truyền tín hiệu nhiệt độ (4-20mA): pt100 nguồn điện DC24V, -50-150℃
Bộ truyền tín hiệu nhiệt độ (0-10V): pt100 nguồn điện DC24V, -50-150℃
Động cơ không đồng bộ lồng sóc ba pha: Điện áp △/Y: 380/660V, 60Hz, 1500 vòng/phút, 180W
2.2 Kích thước và trọng lượng
Kích thước: 870mm×470mm×900mm
Trọng lượng: ＜61kg
3. Tên các thành phần và giới thiệu chức năng của sản phẩm
3.1 Thân chính của sản phẩm
Số thứ tự Tên
1 Động cơ
2 Thân thiết bị
3.2 Phần điện của sản phẩm
Số thứ tự Tên
1 Mô-đun màn hình cảm ứng
2 Mô-đun PLC
3 Mô-đun biến tần
4 Đầu vào mô-đun dòng điện và điện áp
5 Rơle trung gian
6 Công tắc tơ AC
7 Ổ cắm
8 Đầu ra DC
9 Mô-đun đầu ra nguồn
10 Mô-đun cầu dao
11 Mô-đun nút nhấn
12 Mô-đun đèn báo
13 Mô-đun bộ truyền nhiệt độ
14 Mô-đun gia nhiệt
3.3 Phụ kiện sản phẩm
Số thứ tự Tên
1 Cáp điện an toàn 4mm (màu đỏ)
2 Cáp điện an toàn 4mm (màu đỏ)
3 Cáp điện an toàn 4mm (màu đỏ)
4 Cáp điện an toàn 4mm (màu đỏ)
5 Cáp điện an toàn 4mm (màu đỏ)
6 Cáp điện an toàn 4mm (màu đỏ)
7 Cáp điện an toàn 2mm (màu đỏ)
8 Cáp điện an toàn 2mm (màu đỏ)
9 Cáp điện an toàn 2mm (màu đỏ)
10 Cáp điện an toàn 2mm (màu đỏ)
11 Cáp điện an toàn 2mm (màu đỏ)
12 Phích cắm công nghiệp chống nước (đầu cái)
13 Cảm biến nhiệt độ
14 Cáp dữ liệu USB
15 Cáp mạng
16 Ổ đĩa flash USB
4. Danh sách cấu hình sản phẩm
Số thứ tự Tên Số lượng
1 Màn hình cảm ứng 1
2 Cổng Ethernet 1
3 Cổng USB 1
4 RS232/RS485 1
5 PLC 1
6 Mô-đun mở rộng PLC 1
7 Biến tần 1
8 4-20mA sang 0-10V 1
9 0-10V sang 4-20mA 1
10 Rơle trung gian 6
11 Công tắc tơ AC 3
12 Ổ cắm 1
13 Đầu ra 0-10V có thể điều chỉnh 24V 1
14 Đầu ra 4-20mA có thể điều chỉnh 24V 1
15 Đèn báo 18
16 Cầu dao 2
17 Nút dừng khẩn cấp 1
18 Nút nhấn 15
19 Bộ truyền nhiệt độ (0-10V) 1
20 Bộ truyền nhiệt độ (4-20mA) 1
21 Núm xoay 1
5. Sản phẩm Danh sách các thí nghiệm giảng dạy
(1) Thí nghiệm điều khiển tốc độ động cơ bằng mô-đun PLC và nút nhấn thông qua biến tần
(2) Thí nghiệm điều khiển động cơ quay thuận và ngược bằng mô-đun PLC và nút nhấn thông qua công tắc tơ
(3) Thí nghiệm kiểm tra riêng lẻ cảm biến nhiệt độ
(4) Thí nghiệm điều khiển PID thiết bị
