AFM039 Thiết bị Đào tạo Thủy lực - Điện Thủy lực Nâng cao1 Tổng quan về Sản phẩm
1.1 Tổng quan

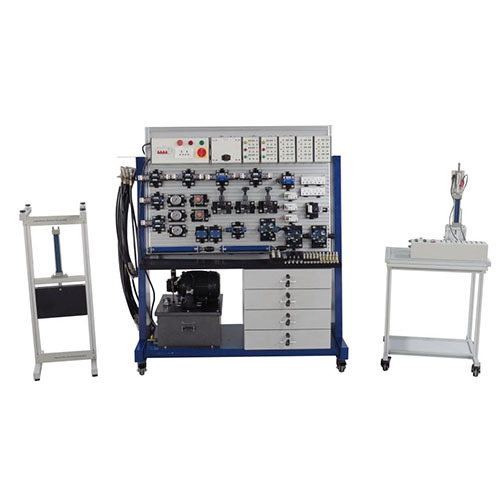

Thiết bị đào tạo thủy lực này áp dụng thiết kế bảng điều khiển với cấu trúc mở, tuân thủ các yêu cầu của chương trình giảng dạy về điều khiển khí nén, điện và thủy lực trong lĩnh vực cơ điện tử tại các trường cao đẳng và đại học; đồng thời kết hợp những ưu điểm của các thiết bị thực hành về điều khiển rơ-le khí nén và rơ-le thủy lực. Các thành phần thủy lực đa dạng có thể được lắp đặt một cách linh hoạt trên bảng điều khiển; tất cả các điểm kết nối đều sử dụng khớp nối nhanh (quick joints) ở cả hai đầu, giúp giải quyết triệt để vấn đề rò rỉ dầu trong mạch thủy lực. Thiết kế này mang lại sự thuận tiện, độ bền cao, giảm thiểu hao hụt vật tư và góp phần duy trì vệ sinh môi trường. Tất cả các thành phần có thể được kết hợp ngẫu nhiên để tạo thành một hệ thống thủy lực với các chức năng cụ thể, mang lại tính ứng dụng thực tiễn rất cao.
1.2 Các tính năng nổi bật
(1) Thiết bị được cấu tạo từ khung kim loại tấm cường độ cao, mang lại vẻ ngoài thẩm mỹ và độ bền vượt trội. Phần chân đế được trang bị các bánh xe đa hướng (bánh xe xoay), giúp việc di chuyển thiết bị trở nên thuận tiện và dễ dàng. Thiết bị tích hợp một tủ chứa dùng để lưu trữ dụng cụ và linh kiện; trạm nguồn thủy lực được bố trí gọn gàng ở phần dưới của thiết bị; các khối van thủy lực đa dạng được lắp đặt cố định trên khung. Tấm nền lắp đặt sử dụng loại biên dạng chuyên dụng với khoảng cách giữa các rãnh là 25mm, cho phép người dùng dễ dàng lắp đặt và tháo dỡ các thành phần khác nhau. Phần phía trên của thiết bị được bố trí các hộp điều khiển điện dạng treo, tạo nên một tổng thể thiết bị vô cùng nhỏ gọn và khoa học.
2 Các thông số kỹ thuật
(1) Nguồn điện đầu vào: AC380V
(2) Kích thước tổng thể của bàn thí nghiệm (xấp xỉ): 1650 (dài) × 700 (rộng) × 1800 (cao)
(3) Kích thước bảng điều khiển hợp kim nhôm: 1200 (dài) × 750 (rộng)
(4) Khoảng cách giữa các rãnh: 25mm
(5) Quy cách cấu thành: Tủ chứa: 1 chiếc
(6) Cấu trúc mặt bàn/bảng điều khiển: 1 bộ
(7) Bánh xe đa hướng: 4 chiếc
3 Cấu tạo sản phẩm
3.1 Bộ phận điều khiển điện
Hộp treo công tắc điều khiển chính
Bộ nguồn DC24V
Hộp treo rơ-le
Hộp treo nút nhấn
3.2 Bệ thực hành
3.3 Các thành phần thủy lực
(1) Van an toàn tác động trực tiếp DBDH6P10B/100
(2) Van điện từ 4 cửa 3 vị trí (E) 4WE6E-6X/ED24
(3) Van điện từ 4 cửa 3 vị trí (G) 4WE6G-6X/ED24
(4) Van điện từ 4 cửa 3 vị trí (H) 4WE6H-6X/ED24
(5) Van điện từ 4 cửa 3 vị trí (J) 4WE6J-6X/ED24
(6) Van hành trình 4WMR6D50B
(7) Van đảo chiều điện từ 4 cửa 2 vị trí
(8) Van điều chỉnh tốc độ 2FRM5-31B/10Q
(9) Van an toàn tác động gián tiếp (Pilot) DB10-1-50B/100
(10) Van trình tự tác động gián tiếp DZ10-1-30B/210M
(11) Van một chiều điều khiển bằng thủy lực SV6P2-60B
(12) Van giảm áp tác động gián tiếp DR10-1-50B/200Y
(13) Công tắc áp suất HED40P15B/100LZ14S
(14) Van đảo chiều điều khiển bằng tay 4WMM6D50B
(15) Đồng hồ đo áp suất (chứa Glycerin)
(16) Van tách dầu nhanh
(17) Van 3 ngả, 5 ngả và van một chiều
(18) Ống dẫn dầu
(19) Trạm bơm thủy lực
(20) Xy lanh thủy lực
(21) Cảm biến tiệm cận (cảm ứng)
(22) Cảm biến quang điện
(23) Cảm biến điện dung
(24) Công tắc hành trình
(25) Mô-đun đảo chiều hành trình
(26) Mô-đu xử lý thủy lực
1 Xy lanh đẩy
2 Cảm biến hành trình dập
3 Đai ốc điều chỉnh hành trình dập
4 Bộ phận dập xi lanh
5 Mô-đun điều khiển
4 Nội dung thực hành:
Thực hành 1. Mạch đảo chiều sử dụng van đảo chiều điều khiển bằng tay
Thực hành 2. Mạch đảo chiều sử dụng van đảo chiều điện từ loại H
Thực hành 3. Mạch đảo chiều sử dụng van đảo chiều điện từ loại M
Thực hành 4. Mạch đảo chiều sử dụng van đảo chiều điện từ loại Y
Thực hành 5. Mạch đảo chiều sử dụng van đảo chiều điện từ loại O
Thực hành 6. Van điện từ 2 vị trí 4 cửa, điều khiển đơn
Thực hành 7. Cách sử dụng rơ-le áp suất
Thực hành 8. Cảm biến tiệm cận (cảm biến cảm ứng)
Thực hành 9. Cảm biến quang điện
Thực hành 10. Cảm biến điện dung
Thực hành 11. Nguyên lý hoạt động của van điều chỉnh tốc độ
Thực hành 12. Nguyên lý hoạt động của van một chiều điều khiển bằng thủy lực
Thực hành 13. Nguyên lý hoạt động của van an toàn tác động gián tiếp (van an toàn dẫn hướng)
Thực hành 14. Nguyên lý hoạt động của van an toàn tác động trực tiếp
Thực hành 15. Nguyên lý hoạt động của van giảm áp tác động gián tiếp
Thực hành 16. Nguyên lý hoạt động của van trình tự tác động gián tiếp
