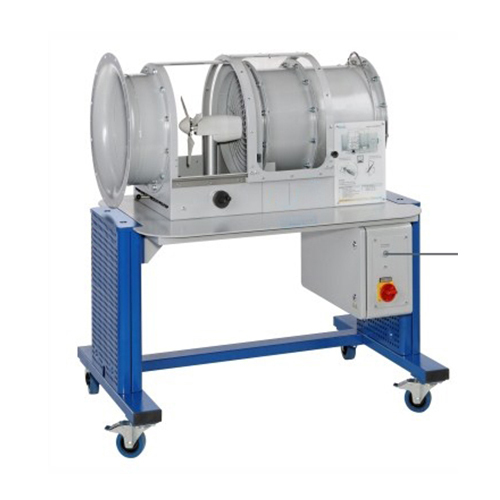

AF238E Hệ thống đào tạo nhà máy điện gió, thiết bị giảng dạy, thiết bị giáo dục, thiết bị đào tạo năng lượng tái tạo.Hệ thống cần bao gồm các mục tiêu đào tạo sau:
Nghiên cứu chuyển đổi động năng thành điện năng
Nghiên cứu điều chỉnh công suất bằng cách điều chỉnh tốc độ
Nghiên cứu điều chỉnh công suất bằng cách điều chỉnh cánh quạt
Quan sát hành vi trong trường hợp dòng chảy xiên
Ghi lại biểu đồ đặc trưng
Xác định hệ số công suất theo tỷ số tốc độ đầu cánh và góc điều chỉnh cánh quạt
Xác định hệ số công suất theo tỷ số tốc độ đầu cánh và góc lệch hướng
So sánh các hình dạng cánh quạt khác nhau
Thông số kỹ thuật tối thiểu cần thiết (tương đương hoặc tốt hơn):
Nhà máy điện gió
─3 cánh quạt điều chỉnh được
─Công suất điện: 6W
─Tốc độ gió: 10m/s
─Tốc độ định mức: 2850 vòng/phút
─Tỷ số tốc độ đầu cánh thiết kế: 4.5
─Điều chỉnh góc cánh quạt: -5 đến 35°
Hệ thống máy phát điện tốc độ biến đổi với điện áp/dòng điện định mức: 10V, 2A
Điều chỉnh công suất bằng cách điều chỉnh góc cánh quạt
Quạt hướng trục điều chỉnh tốc độ với lưu lượng thể tích tối đa: 6800m3/h, 1 kW để tạo luồng gió
Hầm gió có đường kính: 390mm
Tốc độ gió, tốc độ quay của cánh quạt và góc lệch hướng được đo bằng cảm biến
Cảm biến tốc độ gió với phạm vi đo: 1 đến 15m/s
Tốc độ quay của cánh quạt với phạm vi đo: 0 đến 3970 vòng/phút
Góc lệch hướng với phạm vi đo: -40° đến 40°
Hiện tại Phạm vi đo: -2 đến +2 A
Bộ tài liệu hướng dẫn
Nên bao gồm giao diện LAN/WLAN để cho phép kết nối nhiều máy tính để quan sát và đánh giá các thí nghiệm
Hệ thống được đặt trên một xe đẩy chắc chắn có bốn bánh xe
Phần mềm điều khiển, vận hành và thu thập dữ liệu
─Khả năng học từ xa
─Khóa học trực tuyến đa phương tiện về các nguyên lý cơ bản của năng lượng gió
Giao diện USB
PC Core i7, DVD+/-RW, RAM 8GB, ổ cứng 1TB, chuột quang, bàn phím đa phương tiện, màn hình LED (21")
